قلابهای گردان (Swivel Hook): نقش، ویژگیها، استانداردها و نحوه کار
قلابهای گردان یا Swivel Hooks یکی از اجزای حیاتی در سیستمهای بالابر صنعتی و جرثقیلها هستند. این نوع قلاب به دلیل طراحی خاص خود، که امکان چرخش آزادانه و جلوگیری از گره خوردن یا پیچش زنجیرها و کابلها را فراهم میآورد، در بسیاری از کاربردهای صنعتی مورد استفاده قرار میگیرد. در این مقاله به معرفی قلابهای گردان، ویژگیها، کاربردها، استانداردهای لازم و نحوه عملکرد آنها پرداخته میشود.
معرفی قلاب گردان (Swivel Hook)
قلابهای گردان نوعی از قلابهای صنعتی هستند که دارای مکانیزمی برای چرخش ۳۶۰ درجه هستند. این قابلیت، انعطافپذیری بالایی در جابجایی بار ایجاد میکند و از مشکلاتی مانند پیچیدگی کابل یا زنجیر در هنگام بلند کردن و جابجایی جلوگیری میکند.
قلابهای گردان به دو دسته اصلی تقسیم میشوند:
1.قلابهای گردان با قفل (Swivel Hook with Latch): دارای یک قفل ایمنی هستند که از افتادن یا جدا شدن بار در حین عملیات جلوگیری میکند.
2.قلابهای گردان بدون قفل (Plain Swivel Hook): مناسب برای بارهایی که نیاز به اتصال سریع و مکرر دارند.
3.هوک گردان موتوردار (Motorized Swivel Hook)

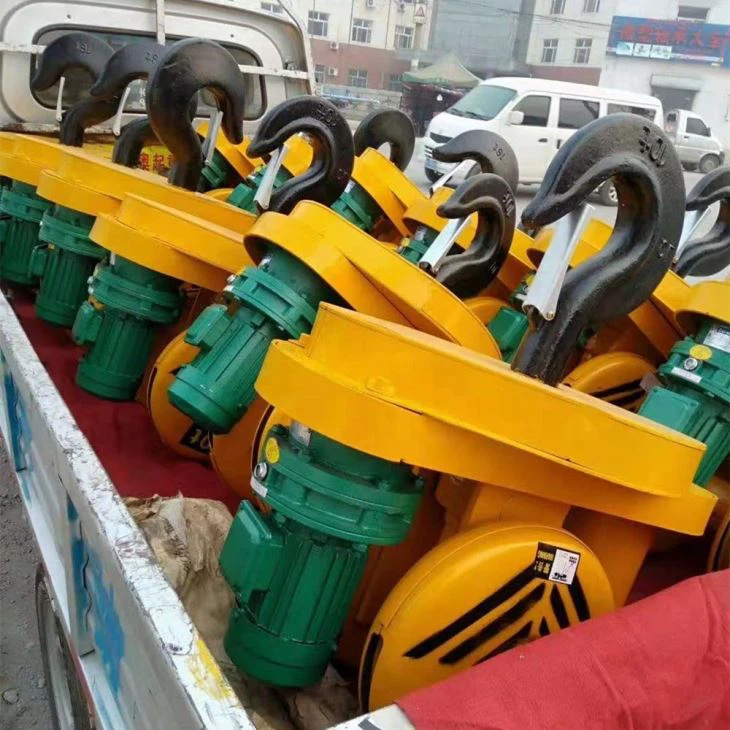

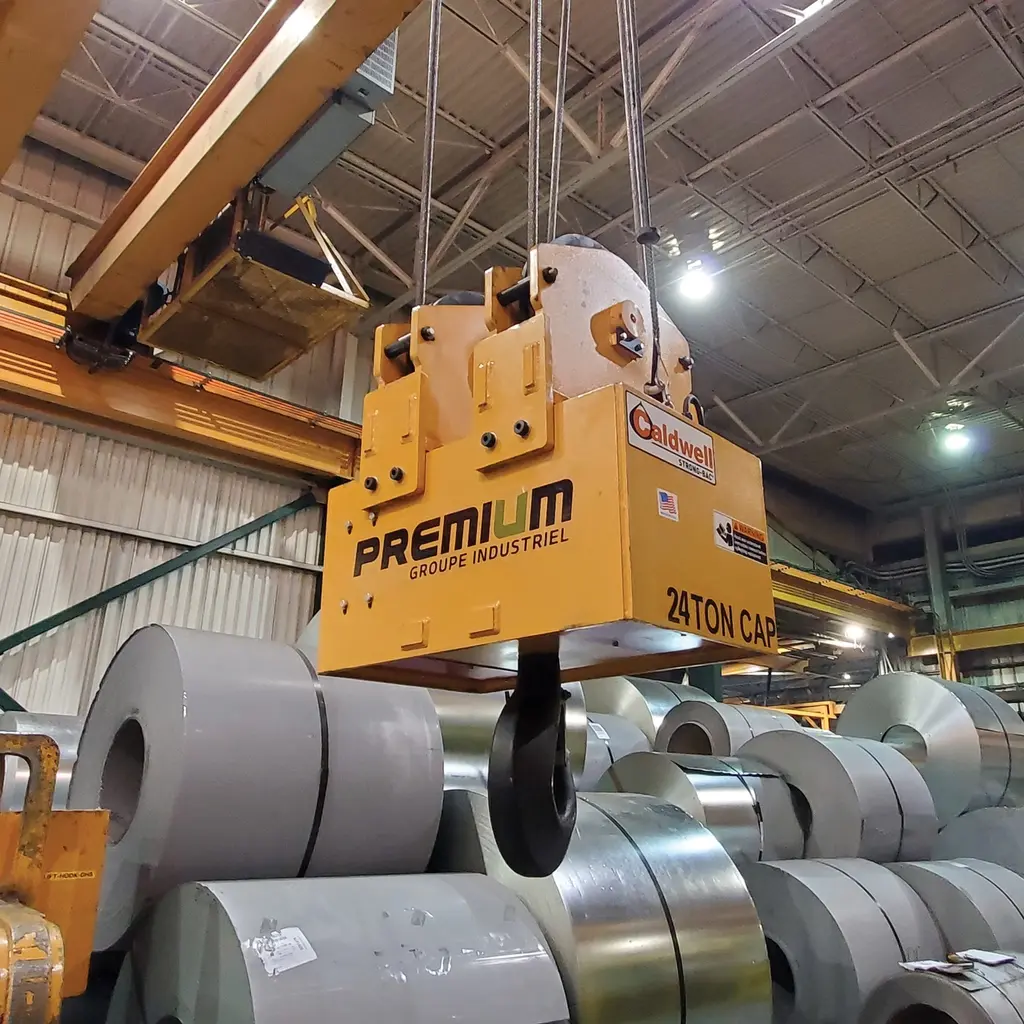

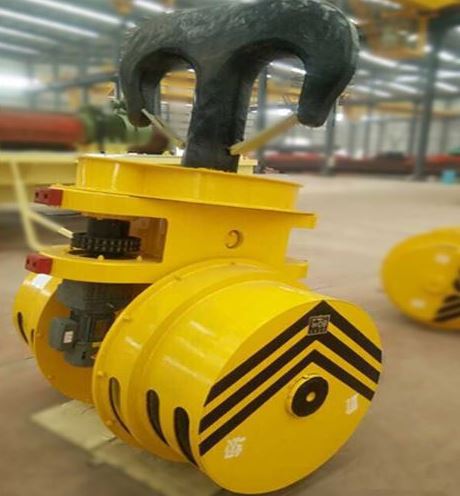

هوک گردان موتوردار (Motorized Swivel Hook)
–
هوک گردان موتوردار یکی از پیشرفتهترین انواع قلابهای جرثقیل است که با بهرهگیری از یک موتور الکتریکی داخلی، امکان چرخش کنترلشده و دقیق قلاب را فراهم میکند. این نوع هوک، علاوه بر چرخش آزادانه مانند هوکهای گردان معمولی، قابلیت تنظیم زاویه و موقعیت بار را بهصورت کنترلشده ارائه میدهد. این ویژگی بهویژه در محیطهایی که نیاز به دقت بالا و کنترل بهتر در جابجایی بار دارند، مانند صنایع پتروشیمی، دریایی، و کارخانههای تولیدی، اهمیت بسیاری دارد. هوک گردان موتوردار به دلیل عملکرد خودکار، زمان عملیات را کاهش داده و ایمنی را بهبود میبخشد، زیرا نیازی به مداخله دستی برای چرخاندن بار نیست.
از مزایای اصلی این هوک میتوان به دقت بالا در کنترل بار، کاهش خطرات ناشی از پیچش یا ضربه به تجهیزات و کاهش نیروی انسانی مورد نیاز اشاره کرد. همچنین، این قلابها معمولاً با استانداردهای پیشرفتهای مانند ASME B30.10 و ISO 4301 طراحی میشوند که ایمنی و دوام بالای آنها را تضمین میکند. سیستم موتور این هوکها معمولاً دارای محافظت در برابر اضافهبار و قطع برق است تا عملکرد ایمن در شرایط اضطراری نیز تضمین شود. هوکهای گردان موتوردار، راهحلی مدرن برای بهبود کارایی و ایمنی در کاربردهای صنعتی سنگین محسوب میشوند.
قلاب S گردان جرثقیل یکی از انواع پرکاربرد و مهندسیشدهی قلابها در سیستمهای بالابری است که به دلیل طراحی خاص خود بهویژه در فضاهایی با محدودیت حرکت یا نیاز به چرخش بار، بسیار مورد استفاده قرار میگیرد. شکل S مانند این قلاب باعث میشود بار بهراحتی و بدون گره خوردن متصل شود و بخش گردان آن امکان چرخش ۳۶۰ درجهای را بدون درهمپیچیدن سیم بکسل یا زنجیر فراهم میکند.
این ویژگی، علاوه بر افزایش سرعت در جابهجایی، مانع از اعمال تنشهای ناخواسته به سازه جرثقیل و بار میشود. قلاب S گردان معمولاً از فولاد آلیاژی مقاوم ساخته میشود و در پروژههای صنعتی، کارگاهها، و عملیات باربرداری در ارتفاع بالا کاربرد زیادی دارد. هنگام انتخاب این نوع قلاب، باید به ظرفیت بار مجاز، نوع چرخش و وجود ضامن ایمنی توجه شود تا از بروز خطرات احتمالی جلوگیری گردد.
استانداردهای طراحی و ساخت:
1.ASME B30.10:
این استاندارد به طراحی و استفاده ایمن از قلابهای جرثقیل میپردازد و شامل دستورالعملهایی برای قلابهای گردان است.
2.ISO 7597:
استاندارد جهانی که مشخصات طراحی، ساخت و تست قلابهای صنعتی را تعریف میکند.
3.DIN 15402:
استاندارد آلمانی که به قلابهای صنعتی و ویژگیهای مکانیکی آنها اختصاص دارد.
4.EN 1677-1:
استاندارد اروپایی که خواص مکانیکی، ظرفیت بار و آزمایشهای ایمنی قلابهای فولادی آلیاژی را پوشش میدهد.
استانداردهای مواد:
1.ASTM A322:
این استاندارد مشخصات فولاد آلیاژی مورد استفاده در قلابهای گردان را تعیین میکند.
2.ISO 683-1:
برای فولادهای مقاوم در برابر حرارت و تنش، مناسب برای تولید قلابهای صنعتی.
استانداردهای پوششدهی:
1.ASTM B633:
برای گالوانیزه کردن و محافظت از سطح قلابها.
ویژگیهای قلاب گردان
ـ
قلابهای گردان به دلیل طراحی خاص خود دارای ویژگیهای منحصربهفردی هستند:
1.چرخش آزادانه:
این قلابها به دلیل مکانیزم داخلی خود، امکان چرخش ۳۶۰ درجه را فراهم میکنند و مانع از گرهخوردگی یا تنش در کابلها و زنجیرها میشوند.
2.ایمنی بالا:
قلابهای گردان معمولاً با قفل ایمنی طراحی میشوند که از سقوط بار در هنگام جابجایی جلوگیری میکند.
3.ساختار مقاوم:
از مواد با استحکام بالا، مانند فولاد آلیاژی، ساخته شدهاند تا در برابر بارهای سنگین و شرایط سخت محیطی مقاومت کنند.
4.انعطافپذیری در کاربرد:
قابلیت استفاده در انواع جرثقیلها و سیستمهای بالابر را دارند.
5.دوام و طول عمر:
پوششهای مقاوم در برابر خوردگی، مانند گالوانیزه یا رنگهای صنعتی، طول عمر این قلابها را افزایش میدهد.
تاو تولید کننده انواع هوک جرثقیل های سقفی و جرثقیل کارگاهی
شرکت تاو بهعنوان یکی از پیشگامان در تولید انواع قلاب جرثقیل، با تکیه بر دانش فنی پیشرفته، بهرهگیری از تجهیزات مدرن و رعایت استانداردهای بینالمللی، محصولاتی با ظرفیتهای مختلف از ۳ تن تا ۶۳ تن و بالاتر را ارائه میدهد. محصولات این شرکت با طراحی دقیق، کیفیت بالا و دوام فوقالعاده، گزینهای ایدهآل برای استفاده در صنایع مختلف از جمله نفت و گاز، ساختمانسازی، حملونقل و صنایع سنگین محسوب میشوند. تمرکز شرکت تاو بر ایمنی و قابلیت اطمینان محصولات، آن را به انتخابی برتر برای مشتریان داخلی و خارجی تبدیل کرده است.
برای دریافت مشاوره تخصصی و خرید قلاب جرثقیل مورد نیاز خود، میتوانید با مشاوران مجرب ما در شرکت تاو تماس حاصل نمایید تا بهترین راهکارها و محصولات متناسب با نیازهای خود را دریافت کنید.
مزایای قلاب گردان
1.جلوگیری از تنش و گرهخوردگی در کابلها و زنجیرها.
2.افزایش ایمنی عملیات به دلیل کاهش احتمال پیچش بار.
3.تطبیقپذیری بالا در جابجایی بارهای پیچیده.
4.کاهش سایش و آسیب به کابلها و زنجیرها.
5.کارایی بیشتر در محیطهای صنعتی سنگین.
نکات ایمنی در استفاده از قلاب گردان
1.بازرسی منظم:
قبل از هر بار استفاده، قلاب از نظر وجود ترکها، سایش یا خرابی بررسی شود.
2.استفاده از ظرفیت مناسب:
وزن بار نباید از ظرفیت مجاز قلاب فراتر رود.
3.نگهداری صحیح:
مکانیزم چرخش باید بهطور دورهای روغنکاری و نگهداری شود تا عملکرد بهینه داشته باشد.
4.آموزش کاربران:
افرادی که با قلابهای گردان کار میکنند باید آموزشهای لازم را در زمینه استفاده و ایمنی دیده باشند.
جمع بندی
قلابهای گردان (Swivel Hooks) با طراحی خاص و قابلیتهای منحصربهفرد، یکی از اجزای کلیدی در عملیاتهای حملونقل و بالابری صنعتی محسوب میشوند. این قلابها با امکان چرخش آزادانه، ایمنی و کارایی را در جابجایی بارهای سنگین افزایش داده و خطرات ناشی از پیچیدگی کابلها را کاهش میدهند. رعایت استانداردهای جهانی و نکات ایمنی در طراحی، ساخت و استفاده از این قلابها، تضمینی برای عملکرد بهینه و ایمنی در محیطهای صنعتی مختلف است.
